數字一體化消防單兵系統
數字一體化消防單兵系統是針對消防火災救援現場，開發出的便攜式現場應急協同系統與成套化裝備，能夠實現指揮中心與火災現場的遠程協同、實時通訊、信息共享等功能，為現場指揮和一線消防員進行高效、直觀的通信和協作提供有效的技(jì )術保障手段。系統較好地解決了一線消防員定位、搜救、圖偵、語音、立體信息采集等技(jì )術難題和實戰需求，多項技(jì )術填補了國内空白，部分成果達到了國際先進、國内領先水平。該套系統具有很強的場景适應性，可應用于地下室、大型商場、城郊密林、城市街道等場景。系統各終端設備配置有可拆卸易更換電池，單個電池設計保障續航時間大于2小時，保障設備可持續工作時間。4G和Mesh通信智能融合、網絡互通互補，無縫切換，用戶零感知，大大提高系統通信穩定性和使用者體驗。
系統特點
◆ 自組網
Mesh無線自組網不依賴基站，具有自組網、自管理、自修複和自平衡的優良特性，支持多點跳接，滿足非視距條件下的組網傳輸，專網專用，保證通信質量。
◆ 4G網
支持中國移動/聯通2/3/4G，中國電信4G。
◆ 多業務
自帶控制系統，可管理系統内的所有設備，可進行視頻監控，支持實時語音對講。
◆ 智能切換
行内首創4G、Mesh融合通信，系統可選擇4G，Mesh鏈路進行傳輸，在某一鏈路信号質量不好時可進行智能切換，切換時間小于10ms，大幅提高複雜場景通信質量。
◆ 藍牙/WIFI采集
支持WIFI和藍牙BLE、SPP連接傳感器采集數據。
◆ 集成度高
主要通信設備高度集成，4G/WIFI天線内部封裝，電池和Mesh天線可拆卸，方便攜帶包裝運輸。
◆ 以人為單位
RFID标注單兵，實現作戰人員的唯一性和精準性。
◆ 多路視頻
提供多達四路視頻同時解碼顯示并錄像。
◆ 一鍵撤退
可對單人和多人下發撤退等命令。
◆狀态監控
對單兵的狀态進行可視化圖形、圖表、文字顯示，清晰的觀察每一位單兵的狀态。
◆ 拓撲圖
實時顯示自組網Mesh網絡的拓撲結構，方便指揮人員查看連接情況，排查通信異常。
◆操作易用
指揮軟件平台軟件界面結構清晰，操作簡便易用。
◆ 自主研發
擁有完整的核心技(jì )術和知識産權，可根據用戶需求進行快速定制，體積小，靈活機動，部署簡單。
主要設備規格
數字一體化消防單兵系統規格參數

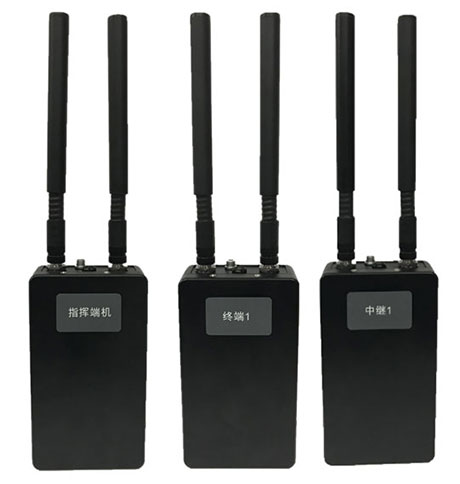

指揮端機
|
4G網絡特性 |
|
|
4G功能 |
中國移動/聯通支持2/3/4G，中國電信4G |
|
視頻查看 |
視頻自動保存，最大并發4路； |
|
Mesh自組網特性 |
|
|
工作頻率 |
500MHz~650MHz |
|
載波帶寬 |
2.5、5、10MHz； |
|
傳輸速率 |
勤務語音：4.8kbps |
|
數據帶寬峰值速率21Mbps（以太網速率） |
|
|
通信距離 |
視距無遮擋：30km |
|
接收靈敏度 |
-99dBm@5Mbps |
|
路由方式 |
智能路由（路由切換<2秒） |
|
傳單跳輸時延 |
不超過20ms |
|
視頻查看 |
視頻最大并發四路（cbr壓縮方式，帶寬在300kbps~400kbps） |
|
分并網 |
支持分并網功能，時間不超過2秒 |
|
接口特性 |
|
|
射頻接口 |
TNC天線接口 |
|
視頻接口 |
防水航插頭 |
|
對講接口 |
防水航插頭 |
|
啓動時間 |
從開機到入網，不超過40s |
|
音頻對講 |
支持指揮端機高優先級搶占，PTT功能鍵、支持音頻數據保存 |
|
一鍵撤離功能 |
支持 |
|
電氣特性 |
|
|
工作電壓 |
DC12V |
|
功耗 |
＜10W |
|
續航時間 |
續航≥2小時（設計保證） |
|
電池可充電 |
基于市電标準，電池可充電 |
|
物理特性 |
|
|
工作溫度 |
-25~+60℃（濕度0%-95%） |
|
存儲溫度 |
-55~+70℃（濕度20%-50%） |
|
外形尺寸 |
＜150mm×78 mm×39 mm。（不含電池、天線） |
|
設備重量 |
＜750g |
|
防水等級 |
IP66 |
|
LED指示燈 |
電源指示燈、網絡狀态指示燈 |
單兵終端
|
4G網絡特性 |
|
|
4G功能 |
中國移動/聯通支持2/3/4G，中國電信4G |
|
WIFI |
支持聯通移動 2/3/4G，電信 4G 網絡 |
|
視頻查看 |
視頻自動保存，最大并發4路； |
|
Mesh自組網特性 |
|
|
工作頻率 |
500MHz~650MHz |
|
載波帶寬 |
2.5、5、10MHz； |
|
傳輸速率 |
勤務語音：4.8kbps |
|
數據帶寬峰值速率21Mbps（以太網速率） |
|
|
通信距離 |
視距無遮擋：30km |
|
接收靈敏度 |
-99dBm@5Mbps |
|
路由方式 |
智能路由（路由切換<2秒） |
|
自組織特性 |
支持自動建網，入網和離網功能 |
|
傳單跳輸時延 |
不超過20ms |
|
分并網 |
支持分并網功能，時間不超過2秒 |
|
接口特性 |
|
|
射頻接口 |
TNC天線接口 |
|
視頻接口 |
防水航插頭 |
|
對講接口 |
防水航插頭 |
|
啓動時間 |
從開機到入網，不超過40s |
|
音頻對講 |
支持手咪PTT語音通信 |
|
藍牙接入 |
支持氣體偵檢查、空氣呼吸瓶、電子皮膚、室内定位 |
|
WIFI接入 |
支持紅外攝像頭（2.4GHz IEEE 802.11b/g/nn） |
|
身份認證 |
支持RFID卡進行身份認證 |
|
傳感器數據特性 |
|
|
氣體偵檢 |
能偵檢一氧化碳、硫化氫、氨氣、氧氣、紅外甲烷、二氧化碳 |
|
電子皮膚 |
支持心率采集 |
|
空氣呼吸瓶 |
支持氣壓數據、預報警、強報警等數據采集 |
|
室内定位 |
支持室内人員定位數據采集 |
|
電氣特性 |
|
|
工作電壓 |
DC12V |
|
功耗 |
＜10W |
|
續航時間 |
續航≥2小時（設計保證） |
|
電池可充電 |
基于市電标準，電池可充電 |
|
物理特性 |
|
|
工作溫度 |
-25~+60℃（濕度0%-95%） |
|
存儲溫度 |
-55~+70℃（濕度20%-50%） |
|
外形尺寸 |
＜150mm×78 mm×39 mm。（不含電池、天線） |
|
設備重量 |
＜750g |
|
防水等級 |
IP66 |
|
LED指示燈 |
電源指示燈、網絡狀态指示燈、傳感器連接狀态指示燈 |
